Was ist eine Schweißschraube?

1: Was ist eine Schweißschraube?
1.1 Definition und Überblick
Eine Schweißschraube (auch Schweißbolzen genannt) ist ein Verbindungselement, das eine Schraube durch Widerstandsschweißtechnik fest mit einem Werkstück verbindet. Diese Verbindungsmethode nutzt die durch elektrischen Strom erzeugte Wärme, um die Metallmaterialien zwischen der Schraube und dem Werkstück zu schmelzen und zu verschmelzen, um einen hochfesten Befestigungspunkt zu bilden. Schweißschrauben werden in der modernen Industrie, insbesondere in den Bereichen Automobilbau, elektronische Geräte, Bauwesen und Maschinenbau, häufig eingesetzt und eignen sich besonders für Anwendungsszenarien, die hochfeste Verbindungen und Stabilitätsanforderungen erfordern.

Der Einsatz von Schweißschrauben kann die Produktionseffizienz verbessern und die Installation herkömmlicher Schrauben und Muttern vereinfachen, während gleichzeitig eine hohe Verbindungsfestigkeit erhalten bleibt, wodurch die Arbeitskosten und die Installationskomplexität erheblich reduziert werden. Der Vorteil von Schweißschrauben besteht darin, dass sie eine stärkere Verbindung haben und eine gleichbleibende Qualität bei Hochgeschwindigkeits- und Massenproduktion gewährleisten.

1.2 Funktionsprinzip
Das Funktionsprinzip von Schweißschrauben basiert auf der Widerstandsschweißtechnik. Diese Technologie schmilzt die Metallmaterialien zwischen Schraube und Werkstück durch Erhitzen und Druck und verbindet sie durch elektrischen Strom zu einer starken Verbindung. Der Schweißprozess hängt nicht nur von der Stromstärke und der Schweißzeit ab, sondern auch von einer Vielzahl von Faktoren wie der Beständigkeit des Materials selbst, der Oberflächenbeschaffenheit und dem Schweißelektrodendruck.

Dieses Schweißverfahren gewährleistet eine hochpräzise und nahezu beschädigungsfreie Verbindung verschiedener Materialien und Dicken, was für Verbindungen, die eine hohe Festigkeit und eine hohe Oberflächenqualität erfordern, unerlässlich ist. Verschiedene Arten von Schweißschrauben können je nach den Anforderungen der Verbindungsmethode und der Arbeitsumgebung in verschiedene Typen unterteilt werden.

1.3 Vorteile
Im Vergleich zu herkömmlichen Bolzen-Mutter-Verbindungen bieten Schweißschrauben eine Reihe wesentlicher Vorteile:

Punktschweißgerät

Zum schnellen Anschweißen von Schrauben verwenden Sie ein Punktschweißgerät.

Hoch{0}}feste Verbindung: Durch Widerstandsschweißen ist die Verbindungsfestigkeit zwischen Schraube und Werkstück viel stärker als bei herkömmlichen Bolzenverbindungen und hält höheren mechanischen Belastungen stand.

Hohe Haltbarkeit: Schweißschrauben haben eine bessere Vibrationsfestigkeit und eignen sich besonders für den Langzeiteinsatz in rauen Umgebungen.

Einfache Installation: Da Schweißschrauben mit professionellen Schweißgeräten installiert werden, entfällt der herkömmliche Anzugsprozess, was nicht nur den Installationsprozess vereinfacht, sondern auch die Produktionseffizienz verbessert und sie besonders für die Massenproduktion geeignet macht.

Starke Anpassungsfähigkeit: Schweißschrauben haben ein breites Anwendungsspektrum, von elektronischen Produkten bis hin zu Gebäudestrukturen, und können die Schweißanforderungen verschiedener Materialien erfüllen.

Aufgrund dieser Vorteile sind Schweißschrauben in vielen Branchen zu einem unverzichtbaren Verbindungselement geworden, insbesondere in Bereichen, in denen zuverlässige Verbindungen erforderlich sind.

Tab. 2: Arten und Anwendungsszenarien von Schweißschrauben
2.1 Arten von Schweißschrauben
Schweißschrauben lassen sich je nach Anwendungsanforderungen und Schweißverfahren in folgende Haupttypen einteilen:

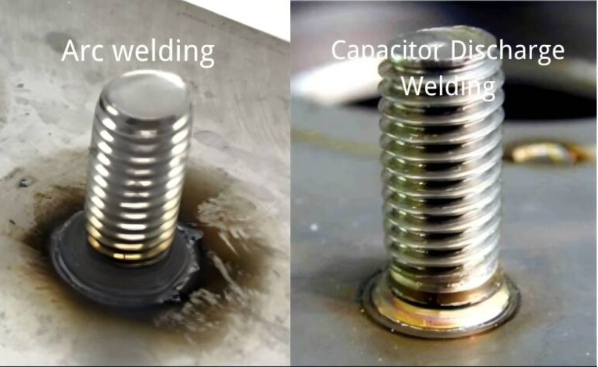

Kondensatorentladungsschweißbolzen (PT-Typ) ISO13918
Energiespeicher-Schweißbolzen eignen sich zum Schweißen dünner Bleche, können schnell aufheizen und Schweißaufgaben effizient erledigen. Die Schweißzeit ist kurz und der Oberflächenwärmeschaden gering, was sich sehr gut für Anwendungen mit hohen Präzisionsanforderungen und geringen Oberflächenschäden eignet, wie z. B. bei der Herstellung von Elektronik- und Präzisionsgeräten.
Kondensatorentladungs-Schweißbolzen

Lichtbogenschweißbolzen ISO13918 oder DIN 32501
Diese Art von Schweißbolzen hat eine schnellere Schweißgeschwindigkeit und eignet sich für Szenarien, in denen hoch{0}feste Verbindungen erforderlich sind. Obwohl beim Schweißvorgang große Oberflächenspuren entstehen können, ist er in vielen industriellen Anwendungen, insbesondere in der Automobil- und Bauindustrie, immer noch sehr effizient.
Lichtbogenschweißbolzen

Unterkopf-Schweißschrauben DIN 34817 oder BS 7670
Diese Art von Schweißschraube eignet sich für die meisten standardisierten Produktionslinien, insbesondere in der Automobil- und Haushaltsgeräteindustrie, und kann für stabile und starke Verbindungen sorgen. Seine Vorteile sind einfache Herstellung und hohe Konsistenz.
Unterkopfschweißschraube

Kopfschweißschraube IFI 148
Die Funktion des oberen Schweißbolzens ähnelt der des unteren Schweißbolzens, der Hauptunterschied besteht in der Einbauart. Für den oberen Schweißbolzen müssen keine Löcher in das Blech gebohrt werden, da der Bolzen direkt an die Oberfläche geschweißt wird. Diese Methode vereinfacht den Produktionsprozess, spart Zeit und senkt die Verarbeitungskosten.
Überkopfschweißschraube

2.2 Anwendungsszenarien
Schweißschrauben werden in zahlreichen Branchen häufig eingesetzt, vor allem in den folgenden Bereichen:

Automobilbau
In der Automobilindustrie werden Schweißschrauben häufig zur Befestigung der Karosserie und der Innenstruktur eingesetzt, um die Stabilität und Sicherheit der Karosserie, insbesondere im Hinblick auf hohe Festigkeit und Haltbarkeit, zu gewährleisten.
Elektronische Produkte
Auch bei der Herstellung elektronischer Produkte wie Fernseher und Haushaltsgeräte spielen Schweißschrauben eine unverzichtbare Rolle. Sie sorgen während des Montageprozesses für eine dichte und feste Verbindung, was zur Verbesserung der Qualität und Stabilität des Produkts beiträgt.
Konstruktion
Im Bau- und Stahlbaubereich werden Schweißschrauben häufig zur Befestigung von Stahlkonstruktionen und Bauteilen eingesetzt. Seine hoch{1}feste Verbindung hält enormem Druck und äußeren Belastungen stand und gewährleistet so die Sicherheit und langfristige Stabilität des Gebäudes.
